SME-Tonarme



Die klassischen J-förmigen Tonarme von SME lassen sich an Hand des Aussehens der Gewichte leicht unterscheiden.

Da für die verschiedenen Versionen sehr unterschiedliche Beträge gezahlt werden müssen und sich manche für bestimmte Tonabnehmersysteme mehr und für andere eben weniger eignen, soll die hier gezeigte Aufstellung das leichte Identifizieren der verschiedenen Modelle ermöglichen.

Nicht berücksichtigt wird hier das sehr seltene Ur-Modell.



SME 3009 Series II, SME 3012 Series II (bis 1972)

Aluminium-Armrohr, Stahl-Messerlager. Effektive Masse 12,5g (3009) bzw. 14g (3012). Einteiliges Gegengewicht, verschiebbar, mit Imbusschlüssel feststellbar (für den 3012 größer u. schwerer, siehe Bilder). Ausleger (für Lateralbalance verstellbar) mit verschiebbarem, zweiteiligen Gewicht zur Einstellung der Auflagekraft ( das zweite Gewicht ist für eine Auflagekraft >2,5g notwendig). Antiskating-Einstellung per Gewicht und Faden, lange Achse mit 10 Kerben, Ausleger ohne Umlenkrolle.
Umgangssprachlich auch 3009-2 bzw. 3012-2 genannt.

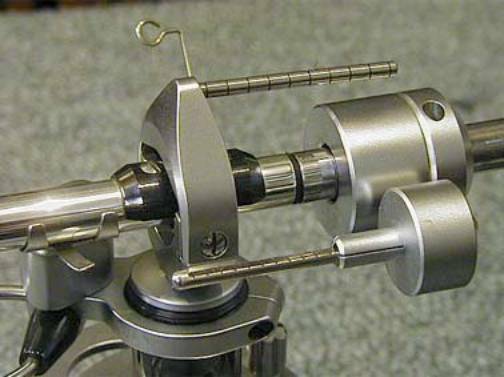

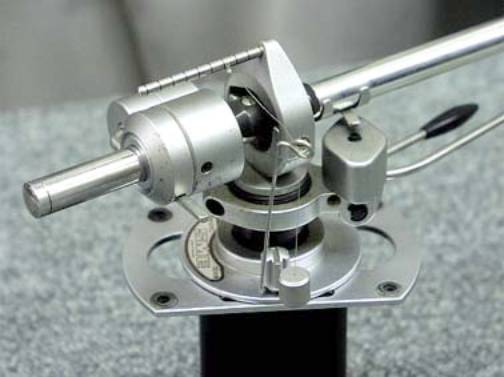

Die beiden Bilder zeigen die Gewichtsanordnung beim SME 3009 Series II, wobei beim oberen Bild beide Gewichte zur Einstellung der Auflagekraft auf dem Ausleger zu sehen sind, bei dem unteren Bild dagegen nur eines davon, das andere ist abgezogen.

Weiterhin ist auf dem oberen Bild das Antiskatinggewicht am Faden zu sehen.

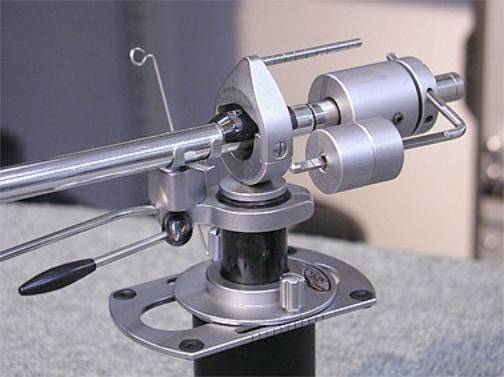

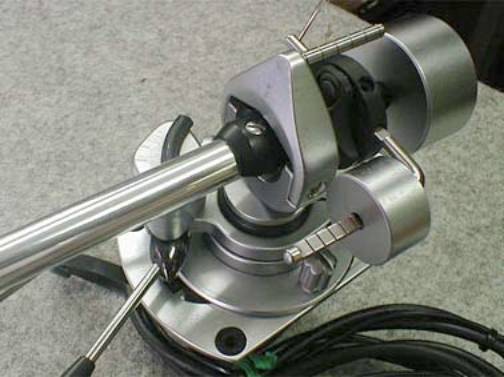

Als nächstes zwei Bilder der Gewichte vom SME 3012 Series II. Auf den ersten Blick erkennbar : das Gegengewicht ist ein Stück länger.











Die Arme der Series II wurden von der Improved-Version abgelöst, die es allerdings nur in 9-Zoll-Ausführung gibt.

Man trug mit diesen Armen – es gab Modelle mit wechselbarem und festem Headshell – der Mode Rechnung, nach der man Systeme mit hoher Nadelnachgiebigkeit (engl. Compliance) mit Tonarmen geringer effektiver Masse kombinierte, um teilweise extrem geringe Auflagekräfte (< 10mN) zu realisieren.



SME 3009 Improved : festes Headshell. SME 3009 S2 Improved : wechselbares Headshell.
Aluminium-Armrohr, effektive Masse 6,5g (3009 Imp) bzw. 9,5g (3009 S2 Imp) - diese Angaben im Juli 2006 durch SME verifiziert. Kunststoff(Nylon)-Lager. Einteiliges, per Gewinde verstellbares Gegengewicht. Ausleger (für Lateralbalance verstellbar) mit verschiebbarem, einteiligen Gewicht zur Einstellung der Auflagekraft (bis 1,5g). Antiskating-Einstellung per Gewicht und Faden, kurze Achse mit 6 Kerben, Ausleger mit Umlenkrolle.

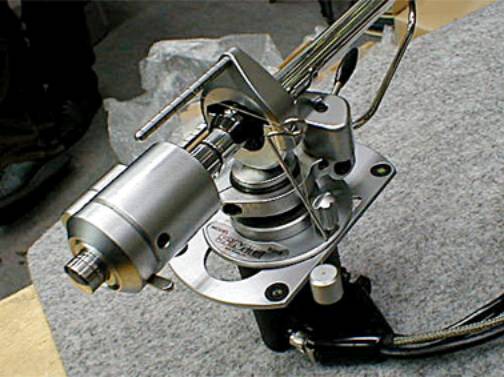

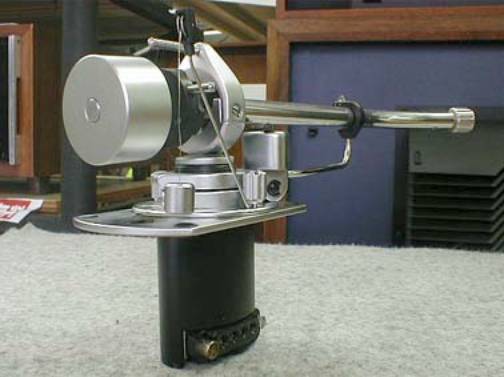

Leicht zu erkennen hier die Unterschiede zur Series II, achten Sie speziell auf die Gewichte.











Da die Improved-Arme von vielen SME-Anhängern als klanglich schlechter eingestuft wurden und auf Grund ihrer Leichtbauweise nicht für hart-aufgehängte MCs vom Schlage eines Denon DL 103 oder Ortofon SPU geeignet sind, wurde von SME eine neue „schwere“ Baureihe auf den Markt gebracht, die R-Version (in 9-, 10- und 12-Zoll-Ausführung).



SME 3009 R, SME 3010 R, SME 3012 R

Edelstahl-Armrohr (Dicke 0,25mm), Kunststoff(Nylon)-Lager (Messerlager aus magnet. Druckgusslegierung nachrüstbar). Effektive Masse 12,7g (3009-R), 12,8g (3010-R) bzw. 14g (3012-R). Gegengewicht zweiteilig (beide Teile für TA von 13 bis 26g, mit nur einem Teil von 1,5 bis 14g verwendbar), ohne Imbusschlüssel einstell/feststellbar, Feinjustage per Drehknopf. Ausleger mit einteiligem, per Schraube feststellbarem Gewicht zur Einstellung der Auflagekraft (bis 5g). Lateralbalance durch Verstellung des gesamten Gegengewicht/Ausleger-Komplexes in Relation zum Armrohr.
Danke an R. Graetke / Analog Tube Audio für die Infos zu den Messerlagern.

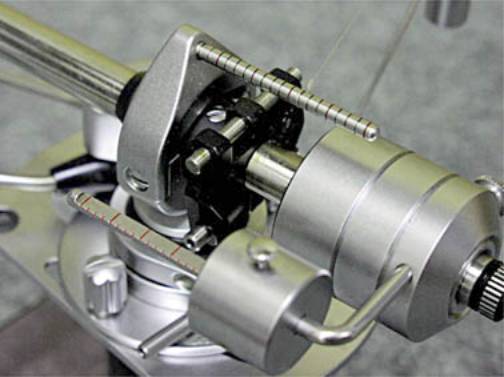

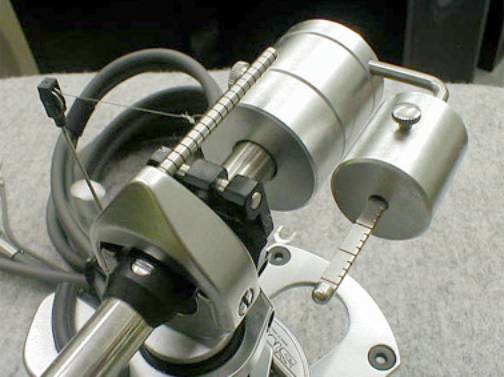

Das obige Bild zeigt die Gewichte eines 3009 R bzw. 3010 R.

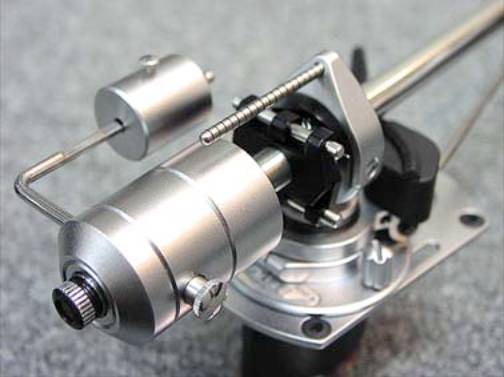

Im Gegensatz dazu als nächstes Bilder der Gewichte des 3012 R (etwas größer).







Die Gegengewichte sehen zwar dreiteilig aus, sind aber in Wirklichkeit nur zweiteilig. Der Teil mit dem Rastknopf ist fest mit dem Hinterteil des Gewichtes, an dem der Lateral-Ausleger befestigt ist, verbunden. Nur der vordere Teil des Gewichtes ist abnehmbar.

Holger Trass 2003 - www.Vinyl-Lebt.de
